Розмір: на замовлення
Поверхня: ZP, HDG
Матеріал: нержавіюча сталь, сталь
d | 3/8 | 3/8 | 3/8 | 3/8 | 3/8 | 3/8 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 |
ПП | 16 | 16 | 16 | 16 | 16 | 16 | 13 | 13 | 13 | 13 | 13 |
L | 6 | 8 | 10 | 12 | 14 | 16 | 6 | 8 | 10 | 12 | 14 |
6.125 | 8.125 | 10.125 | 12.125 | 14.125 | 16.125 | 6.125 | 8.125 | 10.125 | 12.125 | 14.125 | |
5.875 | 7.875 | 9.875 | 11.875 | 13.875 | 15.875 | 5.875 | 7.875 | 9.875 | 11.875 | 13.875 | |
n | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
1.125 | 1.125 | 1.125 | 1.125 | 1.125 | 1.125 | 1.125 | 1.125 | 1.125 | 1.125 | 1.125 | |
0.875 | 0.875 | 0.875 | 0.875 | 0.875 | 0.875 | 0.875 | 0.875 | 0.875 | 0.875 | 0.875 | |
b | 1.625 | 1.625 | 1.625 | 1.625 | 1.625 | 1.625 | 2.125 | 2.125 | 2.125 | 2.125 | 2.125 |
1.375 | 1.375 | 1.375 | 1.375 | 1.375 | 1.375 | 1.875 | 1.875 | 1.875 | 1.875 | 1.875 | |
d | 1/2 | 1/2 | 5/8 | 5/8 | 5/8 | 5/8 | 5/8 | 5/8 | 5/8 | 3/4 | 3/4 |
ПП | 13 | 13 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 10 | 10 |
L | 16 | 18 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 8 | 10 |
16.125 | 18.125 | 6.125 | 8.125 | 10.125 | 12.125 | 14.125 | 16.125 | 18.125 | 8.188 | 10.188 | |
15.875 | 17.875 | 5.875 | 7.875 | 9.875 | 11.875 | 13.875 | 15.875 | 17.875 | 7.812 | 9.812 | |
n | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 |
1.125 | 1.125 | 2.125 | 2.125 | 2.125 | 2.125 | 2.125 | 2.125 | 2.125 | 3.188 | 3.188 | |
0.875 | 0.875 | 1.875 | 1.875 | 1.875 | 1.875 | 1.875 | 1.875 | 1.875 | 2.812 | 2.812 | |
b | 2.125 | 2.125 | 4.188 | 4.188 | 4.188 | 4.188 | 4.188 | 4.188 | 4.188 | 4.25 | 4.25 |
1.875 | 1.875 | 3.812 | 3.812 | 3.812 | 3.812 | 3.812 | 3.812 | 3.812 | 3.75 | 3.75 | |
d | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 1 | 1 |
ПП | 10 | 10 | 10 | 10 | 10 | 8 | 8 | 8 | 8 | 8 | 8 |
L | 12 | 14 | 16 | 18 | 24 | 10 | 12 | 14 | 16 | 18 | 24 |
12.188 | 14.188 | 16.188 | 18.188 | 24.25 | 10.188 | 12.188 | 14.188 | 16.188 | 18.188 | 24.25 | |
11.812 | 13.812 | 15.812 | 17.812 | 23.75 | 9.812 | 11.812 | 13.812 | 15.812 | 17.812 | 23.75 | |
n | 3 | 3 | 3 | 3 | 3 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |
3.188 | 3.188 | 3.188 | 3.188 | 3.188 | 3.688 | 3.688 | 3.688 | 3.688 | 3.688 | 3.688 | |
2.812 | 2.812 | 2.812 | 2.812 | 2.812 | 3.312 | 3.312 | 3.312 | 3.312 | 3.312 | 3.312 | |
b | 4.25 | 4.25 | 4.25 | 4.25 | 4.25 | 6.25 | 6.25 | 6.25 | 6.25 | 6.25 | 6.25 |
3.75 | 3.75 | 3.75 | 3.75 | 3.75 | 5.75 | 5.75 | 5.75 | 5.75 | 5.75 | 5.75 |

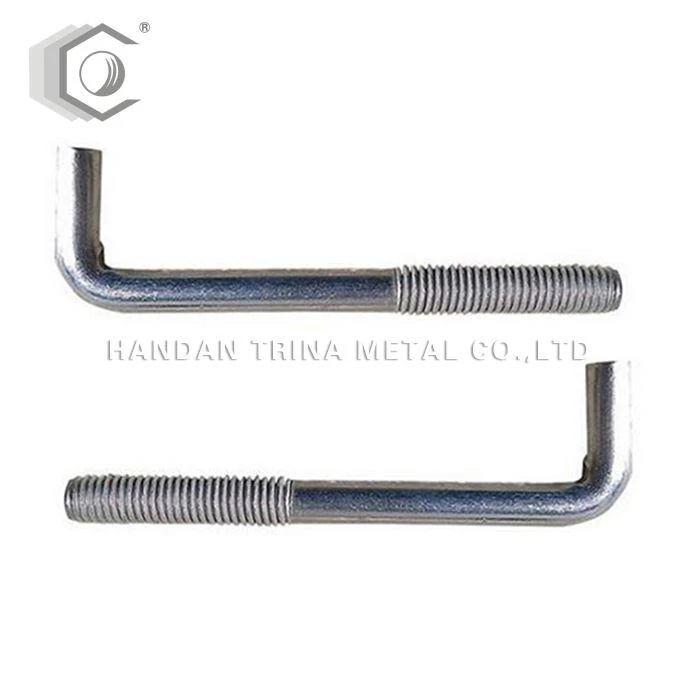

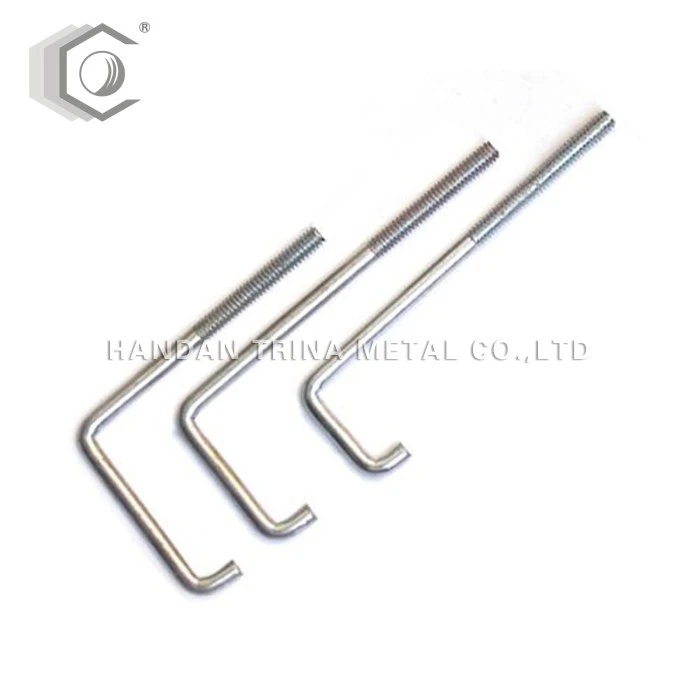

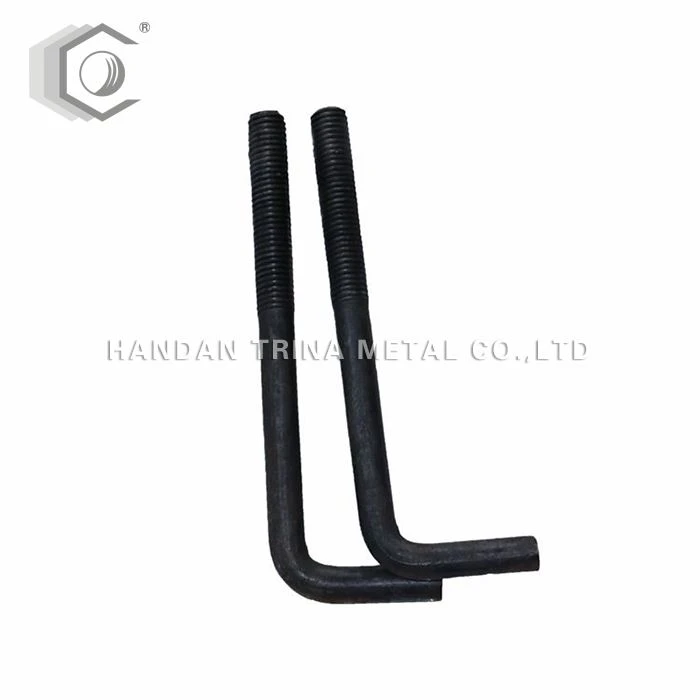

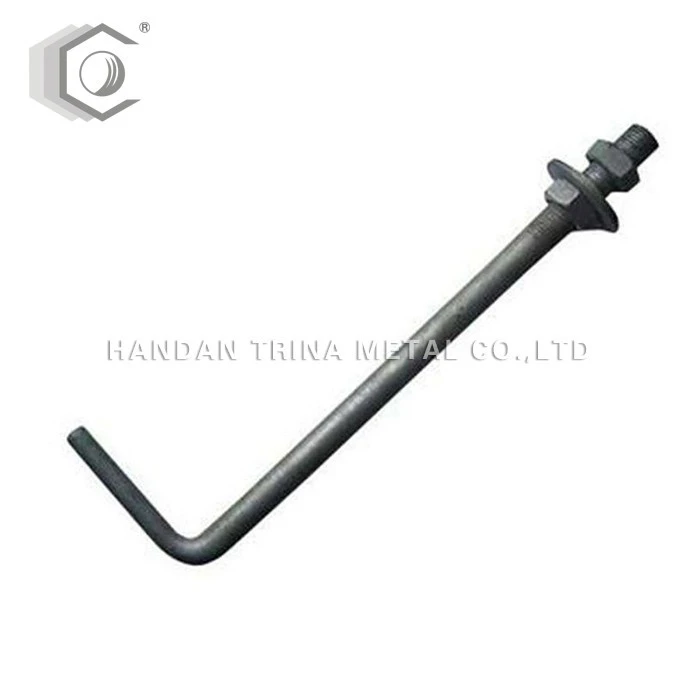

Г-подібні анкерні болти зазвичай використовуються фундаментними елементами для закріплення сталевих колон та інших анкерів. Вони названі тому, що вони мають форму GG; L GG;; Також відомий як: анкерний болт із прямим гачком, 7-образний анкерний болт, анкерний болт, анкерний болт, анкерний гвинт, анкерний дріт тощо.
Він спеціально розроблений для закопування в бетонний фундамент і використовується як основа для кріплення різних опорних колон сталевої конструкції та обладнання обладнання. Г-подібний анкерний болт - це різновид анкерного болта, який часто використовується.
Спосіб установки:
1. Одноразовий спосіб закопування: під час заливки бетону закопуйте анкерні болти. Коли високі вежі контролюються перекиданням, анкерні болти повинні бути вмонтовані один раз.
2. Метод зарезервованого отвору: обладнання на місці, отвори очищаються, анкерні болти вставляються в отвори, обладнання розташовується та коригується, а потім заливається неусадочним дрібнокам’яним бетоном на один рівень вище, ніж оригінальний фундамент для ущільнення. . Відстань від центру анкерного болта до краю фундаменту не повинна бути менше 4d (d - діаметр анкерного болта) і не повинна бути менше 150 мм (d≤20, не повинна бути менше 100 мм ), і не менше половини ширини анкерної пластини Додайте 50 мм. Коли вищезазначені вимоги неможливо виконати, слід вжити відповідних заходів для їх посилення. Діаметр анкерних болтів, що використовуються для конструкції, не повинен бути менше 20 мм. Під час землетрусів для фіксації слід використовувати подвійні гайки або вживати інших ефективних заходів щодо запобігання розпушенню, але довжина кріплення анкерних болтів повинна бути на 5 раз довшою за несейсмічну анкерну довжину.
FAQ:
З: Ви торгова компанія чи виробник?
В: Ми є виробником, тому наша продукція має найнижчу ціну.
З: Ви надаєте зразки?
В: Так, ми могли б запропонувати зразки безкоштовно.
