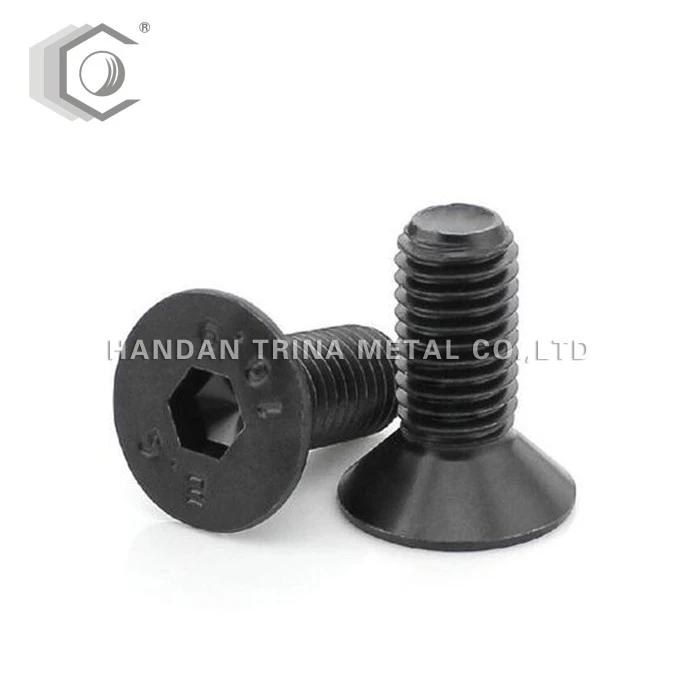

Протитужковертні внутрішні кутові болти також називаються контрпанк-гвинтами і плоскими машинними гвинтами. Вони є своєрідними будівельними деталями. Голова - це конус на 90 градусів, який схожий на звичайний дерев'яний гвинт. Голова має інструмент-затягування канавки, такі як шрифт, хрестик, шестикутник, quincunx, п'ятикутник і т.д.
Розмір: M3-M24
Поверхня:Zp/ЧОРНИЙ
D | (у 200 за все | (у 200 за все | (у 200 за все | M6 | (у 200 за все | (у 200 за все) | (у 200 за все) | (M14) У 2008 році 2000 | (у 200 за все) | (M18) У 1990-х х | (у 200 за все) | (М22) | (у 200 за все) |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
Α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
B | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
Дк | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
Ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
ᵉ | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
K | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
(у 20 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
Т | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
Ефект:
На поверхні монтажного отвору на сполучному шматку верстато 90-градусна конічна кругла розетка, а головка гвинта плоскої машини знаходиться в круглій розеті і врівень з поверхнею сполучного шматка. Плоскі гвинти машини також використовуються в деяких випадках з напівкругової головки плоских гвинтів машини. Цей вид гвинта красивіше і використовується в місцях, де поверхня може дозволити трохи виступу. Саморізи відіграють роль з'єднання двох і більше предметів і є незамінною необхідністю в повсякденному житті або промисловому виробництві.
Інструкції:
Протистояні головки саморізи в основному використовуються після монтажу, поверхню деталей підняти не можна, а кріпильні деталі мають дві товщини, так звані товсті, а це означає, що товщина кріпленої деталі більше товщини головки протижимного гвинта Після затягування гвинта все ще є частина гвинтової нитки, яка не потрапляє в різьбовий отвір. В цьому випадку протистояний гвинт однозначно можна затягнути. Зазвичай виникає інша ситуація, тобто товщина кріплених деталей менше висоти головки протижеледного гвинта, що поширено в листових металевих деталях в механічному обладнанні, таких як з'єднання шарніру шасі, дверей і коробки; листовий метал обладнання Підключення покриття та обладнання тощо. Завдяки невеликій товщині деталі гвинт через отвір кріпленої частини листового металу повністю конусний отвір. При цьому при затягування протижимного гвинта головка гвинта не є конусною поверхнею для стиснення частини листового металу , Але низ головки гвинта і верх різьбового отвору стискаються. Хоча гвинт відчуває, що гвинт затягується, частина листового металу застрягла замість того, щоб притиснутися. При цьому, хоча гвинт відчуває, що гвинт затягується, листовий метал Золотий шматок дійсно не затягується. Це дуже поширена ситуація.
